P2 ACT 2: Puertas Lógicas 2

-

 En esta ocasión, simulamos un circuito con diferentes compuertas lógicas, para entender el funcionamiento de cada tipo de compuerta. A continuación, las compuertas que usamos:

OR: Para el circuito usamos dos compuertas OR, esta compuerta en el algebra de Boole es una suma. Dependiendo de sus 2 entradas será el resultado final que tendrá (A+B).

AND: El funcionamiento de esta compuerta en el algebra de Boole esta representada por la multiplicación, dependiendo de las entradas será su resultado 1 o 0 (A*B).

NOT: Su diferencia recae en que solo tiene una entrada, dependiendo del valor de esta, la salida marcara lo contrario    (0=1 Y 1=0).

A continuación, estará el video y la explicación del circuito:



Las operaciones para llegar a nuestros resultados dependen de las entradas y de los tipos de compuertas que usamos. En este caso, se usan las siguientes formulas:

  1. OR= A+B
  2. NOT= -A  y AND= (-A)*(B)
  3. OR= (A+B) + (-A*B)
Por ejemplo, Cuando las dos entradas (A y B) valen 0, se resuelve la formula OR= (0+0)+(1*0), dándonos una salida con valor de 0. Con la formula de OR ( (A+B) + (-A*B) )  se puede saber que valor va a tener la salida dependiendo de los valores de las entradas.

A continuación, algunos otros ejemplos de circuitos y sus compuertas logicas.

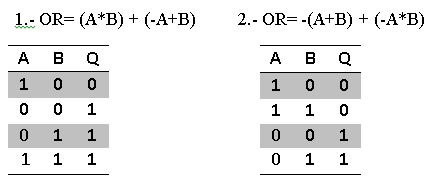

Funciones y tablas de los primeros 2 circuitos:


Emilio Brito Zeferino
Gracias por leer :)
